電壓電流監控裝置
VCSB Voltage Current Sensor Board
詳細資訊
產品介紹：
精密型的電壓回饋工控模組
本產品可用於面板驅動裝置之VDD/VBL以及監控。
產品特點：

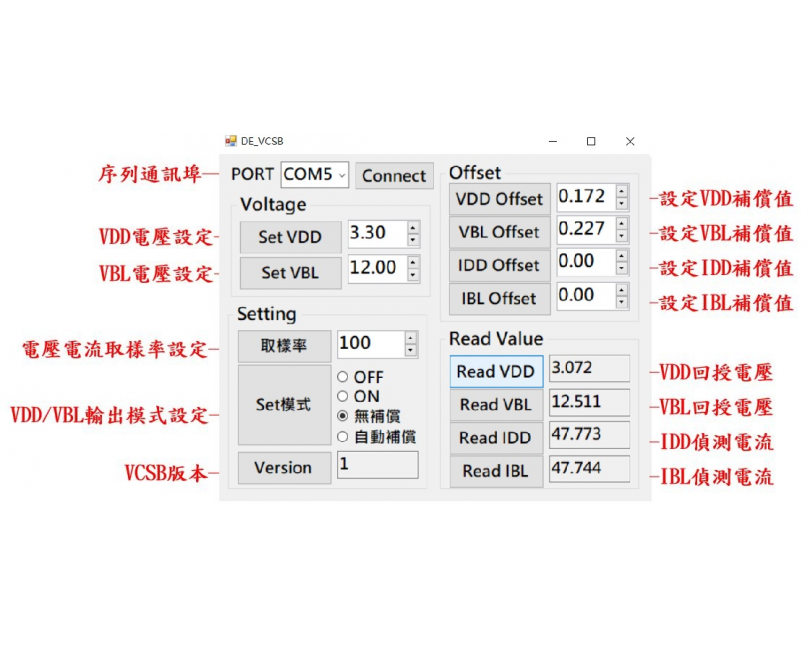

●提供可微調電壓輸出、電流輸出功能。
●自動補償模式下，VDD補償輸出至3.3V、VBL補償輸出至12V。
●此產品電壓偵測範圍3V~21V、電流偵測範圍100mA~1500mA可針對細微電壓電流做精密的監控。
應用&實績：
● 本產品可用於面板驅動裝置之VDD/VBL以及監控。
規格表
| 輸入電壓 | DC 12V，彈簧觸點接頭(CONN JACK R/A PCB 3.5X1.35MM) 或 排針(2.54mm) |
| 通訊埠 | RS485 |

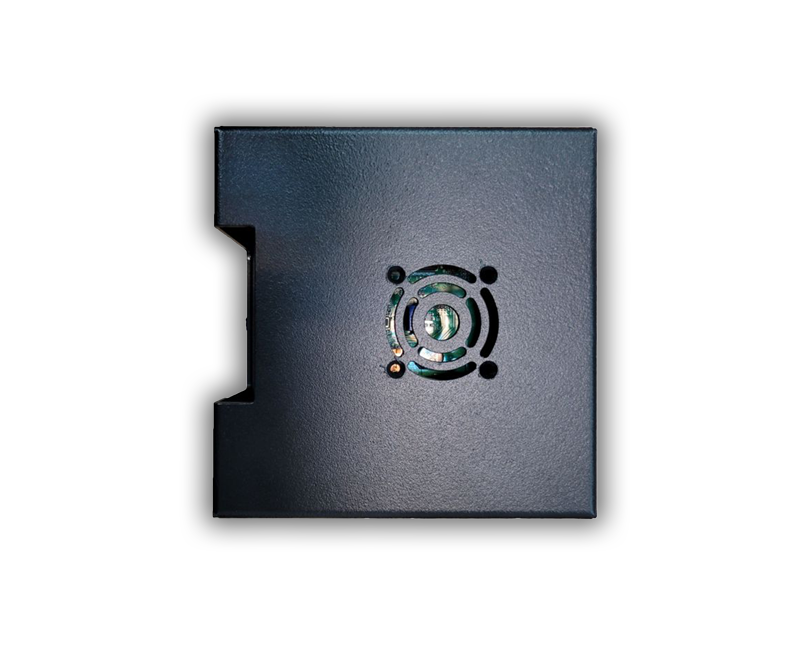

| 機殼尺寸 | 135(寬) x 135(長) x 75(高) mm |
| 電壓監控範圍 | VDD：3V~5V ， VBL：5V~21V |
| 電流監控範圍 | IDD：100mA~1500mA，IBL：100mA~1500mA |
| 電壓精準度 | ±1% |
| 電流精準度 | ±2% |
| 電壓調整間距 | 0.1V / step |
| 電流調整間距 | 10mA / step |
